SmartAX MA5800-X2（簡稱MA5800-X2）支持PON/P2P全業務接入，一張光網支持家庭、企業、移動回傳等全場景接入；華為MA5800-X2融合OLT和匯聚交換機的功能，簡化網絡層次，減少空間和能耗，降低OPEX。
SmartAX MA5800-X2是業界首個分布式架構的智能匯聚OLT新平臺，定位為面向NG-PON的下一代OLT。MA5800-X2具有超寬帶、全融合、智能化這3大特點，以滿足“更寬、更快、更智能”的超寬帶網絡發展需求，為用戶帶來更佳的業務連接體驗。.幫助客戶構建“更寬、更快、更智能”的接入網絡，提供更佳的業務體驗。

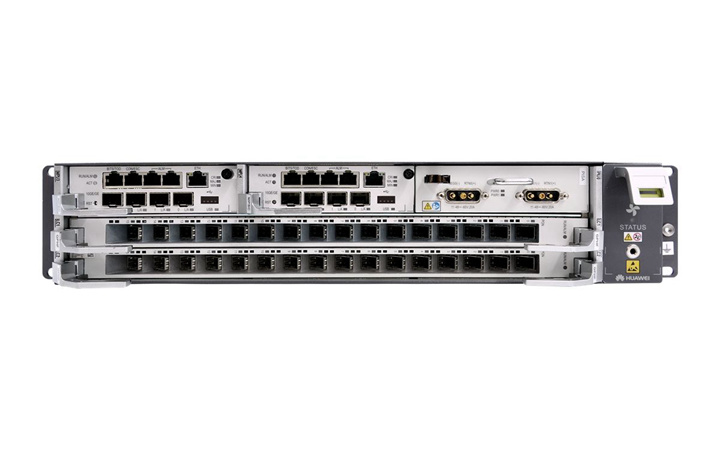

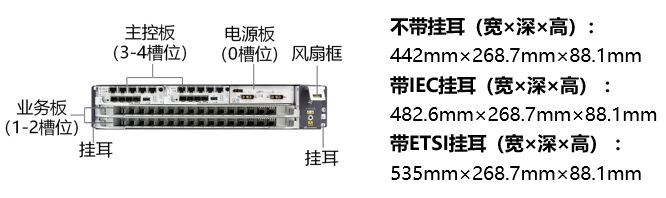

產品外觀
MA5800-X2支持2個業務槽位，配套背板為H901BPSB。
槽位配置
MA5800-X2業務框提供5個槽位，包括2個主控板槽位、1個電源板槽位和2個業務板槽位。

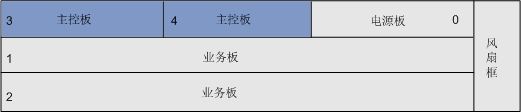

圖1 MA5800-X2業務框單板配置圖（配置PISA或PISB電源板時）
槽位說明
表1 介紹了機框中各個槽位支持的單板類型。
槽位分類 | 槽位 | 可配置單板 | 備注 |
|---|---|---|---|
主控板槽位 | 3、4 | 主控板 | 2個槽位需配置相同的主控板，要求主控板雙配。 |
電源板槽位 | 0 | PISA或PISB電源板 | - |
| 業務板槽位 | 1、2 | 上行接口板 業務板 | 支持不同業務板混配。 |
產品規格
指標 | MA5800-X2 |
|---|---|
可配套的機柜 | N63E-22 |
單板配置 | 主控板槽位：3、4 業務板/上行板槽位：1～2 通用接口板槽位：不支持 電源接口板槽位：0 |
寬×深×高 | 不帶掛耳：442×268.7×88.1 帶IEC掛耳：482.6×268.7×88.1 帶ETSI掛耳：535×268.7×88.1 |
最大重量（帶掛耳） | 9.4kg |
最大輸入電流 | 直流供電：20A 交流供電：10A |
供電方式 | 直流供電（雙路備份）交流供電+蓄電池備電 |
工作電壓范圍 | 直流供電：-38.4V～-72V 交流供電：100V～240V |
額定電壓 | 直流供電：-48V/-60V 交流供電：110V/220V |
工作環境溫度 | -40℃ ～ +65℃，最低啟動溫度為-25℃。 說明： +65℃指業務框進風口的溫度。 |
工作環境濕度 | 5%RH～95%RH |
氣壓環境 | 70kPa～106kPa |
海拔高度 | 4000m以下，空氣密度會隨海拔變化，從而影響設備散熱能力，所以工作環境溫度會隨海拔變化。 |
主控板交換容量 （負荷分擔模式） | MPSA：248Gbit/s |
業務板每槽位最大帶寬（負荷分擔模式） | MPSA：40Gbit/s |
4K視頻用戶并發數 | 2000 |
MAC地址數 | 262143 |
IPv4路由表 | 65536 |
IPv6路由表 | 16384 |
ARP表 | 32768 |
交換轉發時延 | 具有較低的轉發時延。100Mbit/s以太網端口發送64Byte以太網數據包，時延不超過20μs。 |
滿負荷誤碼率 | 端口滿負荷傳輸時，比特差錯率（誤碼率）<10 e-7。 |
系統可靠性指標 | 典型配置系統可用度： >99.999% 系統平均故障間隔時間MTBF（年）：≈45 說明： 因?yàn)榻M網環境的差異及設備使用的單板不同，MA5800的MTBF時間參考值為45年，現場可更換單元(FRU)的平均修復時間參考值為2小時。此處僅為參考值，如果需要更詳細的信息請聯系華為技術有限公司相關人員提供。 |
GPON端口數 | 32 |
XG-PON端口數 | 32 |
XGS-PON端口數 | 32 |
10G-EPON端口數 | 32 |
EPON端口數 | 32 |
GE端口數 | 96 |
10GE端口數 | 16 |
功耗
典型配置 | 靜態功耗 | 最大功耗 | 典型功耗 | 單板配置 |
|---|---|---|---|---|
GPON | 108.5 | 243.5 | 176 | H901MPSA*2+H902GPHF*2+H901PISA+H901FMSA |
說明：業務框的功耗是在以下條件下測試得出：
工作電壓：-53.5V DC。
室溫：25°C。
靜態功耗：所有端口不承載任何負荷，光口不插光模塊。
最大功耗：所有端口都承載100%負荷。
典型功耗：靜態功耗和最大功耗總和的一半。
對于接入設備，功耗一般轉換為熱耗，功耗與熱耗的單位不同，功耗單位為W，熱耗單位為BTU/h，相互轉換公式為：1 W ＝ 3.412BTU/h 。
